debnenie NOE - TOP 60

»debnenie pre steny a základy»»

TOP 60 kN/m²

charakteristika

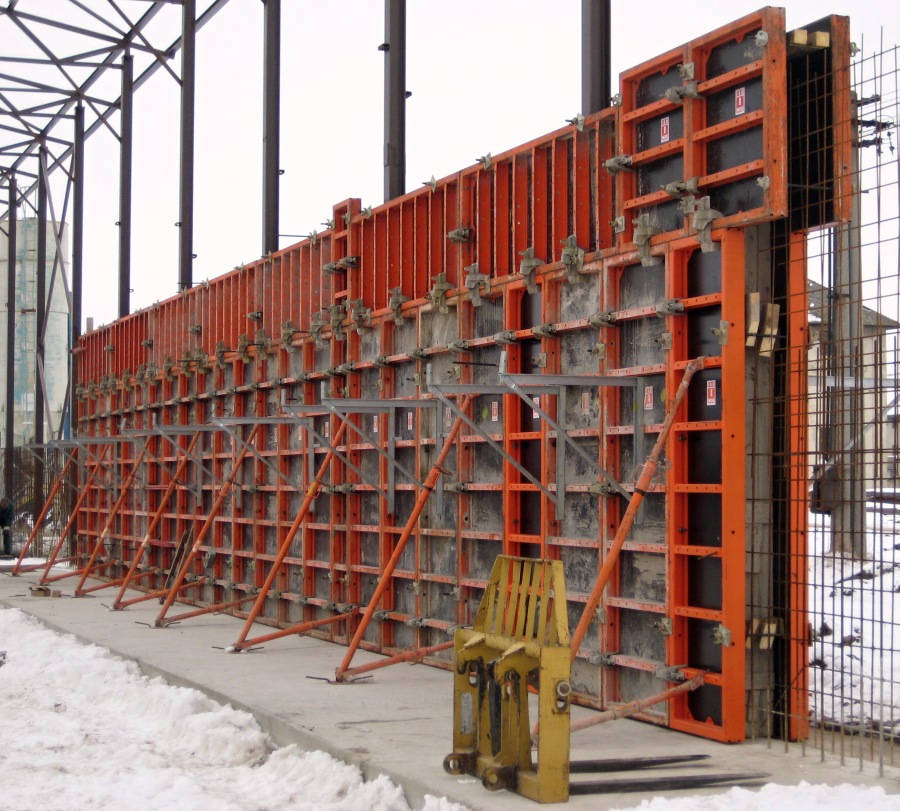

- cenovo výhodné, ťažké oceľové debnenie, určené pre odebňovanie stien s vysokými nárokmi na pohľadovosť, základových pásov aj kruhových nádrží debnených polygonálne

- určené všade tam, kde sa vyžaduje pevné debnenie a zároveň sa ráta s použitím žeriava

- odebňovací plášť debnenia je tvorený fínskou celobrezovou vodovzdornou preglejkou hr. 21 mm, chránenou proti vplyvom vlhkosti na všetkých rezných plochách a v obvodovom ráme je uložená v trvale pružnom tmele

Na stenové debnenie NOE TOP vydal dňa 12. 4. 2000 Technický a skúšobný ústav stavebný v Bratislave - Štátna skúšobňa SKTC - 105 certifikát číslo 00002/105/S/2000 s časovo neobmedzenou platnosťou.

- týmto debnením uviedla firma NOE-Schaltechnik na trh jednu zo svojích prevratných inovácií - obvodový uzavretý profil s priebežnou drážkou

- v roku 1980 to bol zásadný prevrat v konštrukcii debnenia, panely sa mohli navzájom spájať ľubovoľné posunuté, bez akýchkoľvek obmedzení

- pri tomto tvare obvodového profilu firma ostala až dodnes a všetky ďalšie generácie debnenia TOP (TOP 2000, NOEtop) sú preto bez problémov medzi sebou kompatibilné

použitie

- základové konštrukcie
- steny a piliere priemyselných stavieb - pohľadový betón
- oporné múry - pohľadový betón
- steny a piliere občianskej výstavby - pohľadový betón
- steny kruhových nádrží debnené polygonálne - pohľadový betón

sortiment

- základné panely:
(hrúbka panelov 122 mm)

výška: 1200 mm
šírky a hmotnosť panelov:
250 mm    27,8 kg
300 mm    33,5 kg
400 mm    37,4 kg
500 mm    41,0 kg
550 mm    45,2 kg
600 mm    47,6 kg
750 mm    53,4 kg
900 mm    64,0 kg
1000 mm   65,4 kg
1200 mm   74,4 kg

výška: 2400 mm
šírky a hmotnosť panelov:
250 mm      51,7 kg
300 mm      52,1 kg
400 mm      69,5 kg
500 mm      75,0 kg
550 mm      83,0 kg
600 mm      88,0 kg
750 mm      97,0 kg
900 mm    106,2 kg
1000 mm 118,0 kg
1200 mm   140,0 kg

výška: 3000 mm
šírky a hmotnosť panelov:
250 mm       64,6 kg
300 mm       77,5 kg
400 mm       86,8 kg
500 mm       94,1 kg
550 mm     103,9 kg
600 mm     112,9 kg
750 mm     121,0 kg
900 mm     132,8 kg
1000 mm    147,5 kg
